Erfassen Sie Gebäude, Anlagen und Außenbereiche schnell, mobil und farbig als präzise 3D-Punktwolke – mit dem neuen XGRIDS Lixel L3.

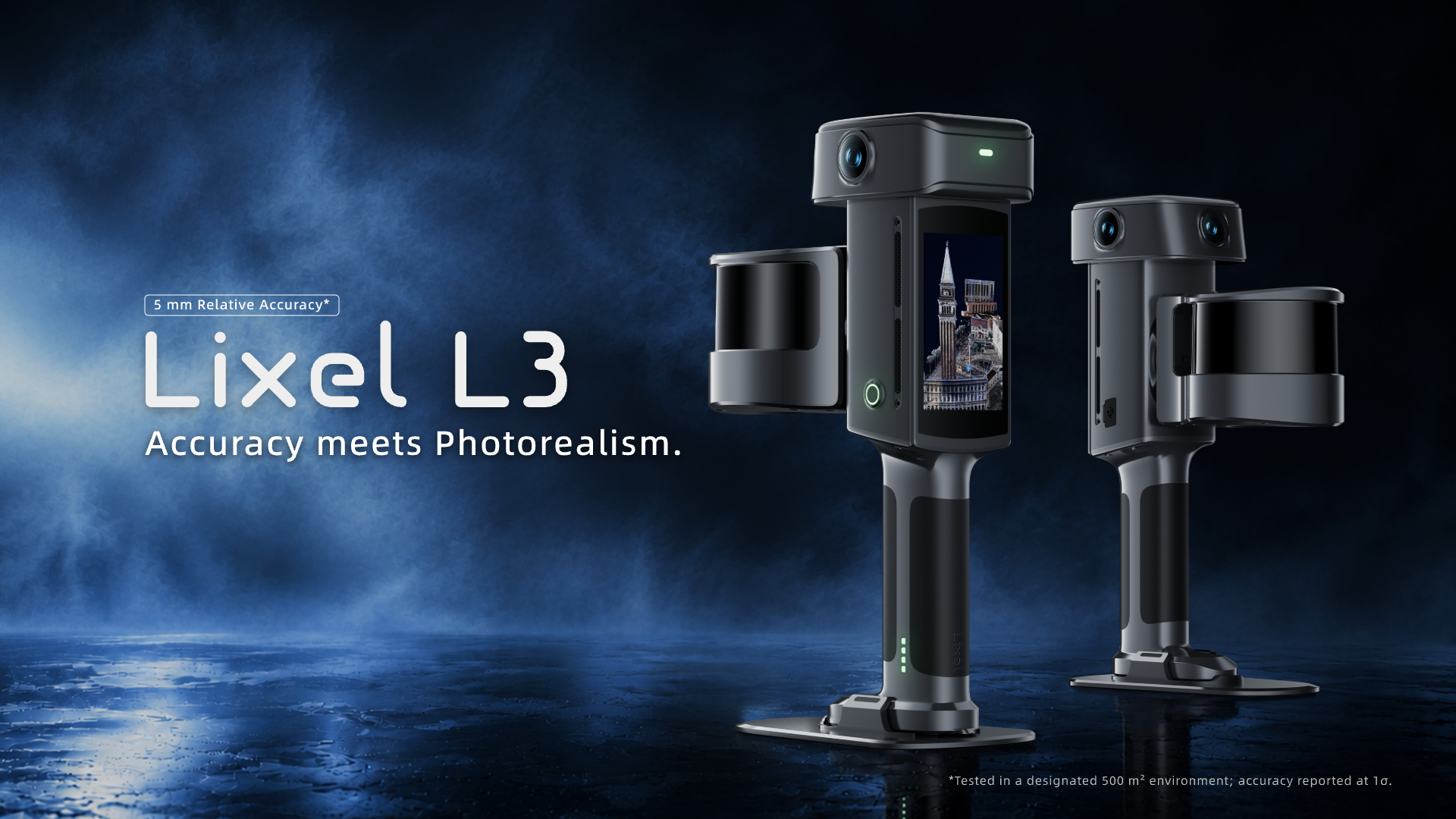

XGRIDS LIXEL L3 · MOBILE REALITY CAPTURE
relative Genauigkeit
Scanreichweite
3 × 50 MP
True-Color-Kameraarray
RTK
Integriert
01 / ÜBERBLICK
Der XGRIDS Lixel L3 verbindet hochpräzise mobile Erfassung mit professioneller Datenqualität. Aus einer Aufnahme entstehen eine farbige Punktwolke, ein detailliertes Mesh und eine fotorealistische 3DGS-Szene – für Vermessung, Planung, Dokumentation und
digitale Zwillinge.
01
Gebäude, Anlagen und Außenbereiche mobil erfassen – ohne viele einzelne Scannerstandpunkte.
02
Punktwolke, Trajektorie und Abdeckung direkt während der Aufnahme kontrollieren.
03
Daten für Bestandsdokumentation, CAD, BIM, digitale Zwillinge und Visualisierung weiterverwenden.
Sie möchten wissen, welche l3 konfiguration zu ihrem einsatzbereich passt?
02 / ECHTZEIT ERLEBEN
Der Lixel L3 ist für die schnelle, mobile Erfassung räumlicher Bestände entwickelt. Das folgende Beispiel zeigt den grundsätzlichen Workflow im XGRIDS-Lixel-System – von der Begehung bis zur räumlich nutzbaren Datengrundlage.
ABSOLUTE KOORDINATEN
Der Lixel L3 verfügt über ein integriertes RTK-Modul. Damit lassen sich Erfassungen direkt räumlich referenzieren und für professionelle Vermessungs-, Planungs- und Dokumentationsprozesse vorbereiten.
LIXELUPSAMPLE™
Für ausgewählte Bereiche lassen sich relevante Objekte lokal in der Punktwolkendetailtiefe verbessern – zum Beispiel Rohrleitungen, Geländer, Beschriftungen oder komplexe Bauteile. So bleibt die Datengrundlage dort besonders detailliert, wo sie für Prüfung, Planung oder Modellierung gebraucht wird.
FARBIGE PUNKTWOLKEN

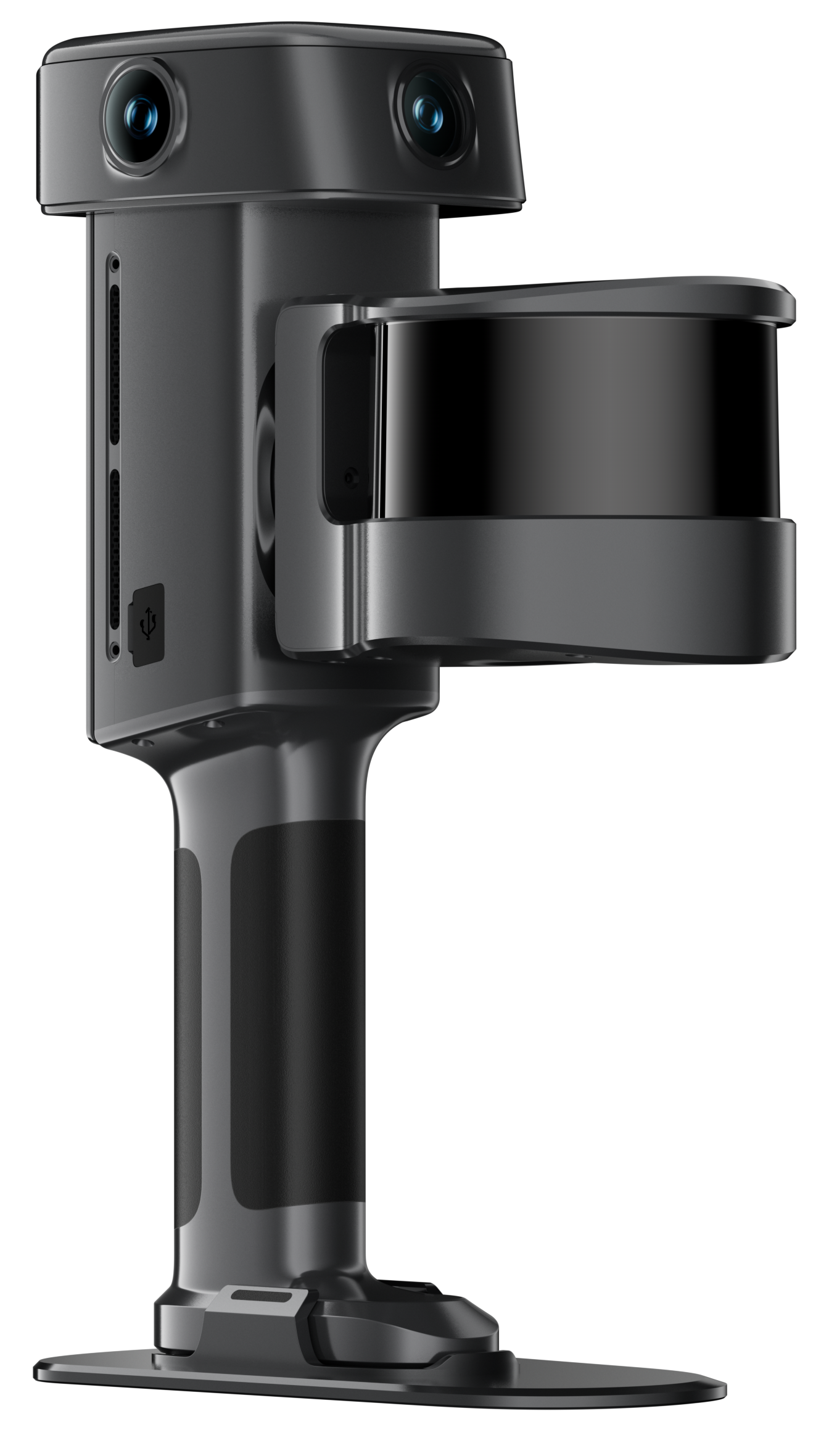

Das Kameraarray mit drei 50-MP-Sensoren liefert natürliche Farbinformationen und eine differenzierte Darstellung von hellen und dunklen Bereichen. Das erleichtert die Identifikation von Bauteilen, Materialien und Details – direkt in Punktwolke, Mesh und 3DGS-Szene.
03 / ANWENDUNGEN
Der Lixel L3 schafft eine belastbare digitale Grundlage für Projekte, in denen vorhandene Geometrie schnell, vollständig und räumlich nachvollziehbar erfasst werden muss – vom Gebäude über technische Anlagen bis zu weitläufigen Infrastrukturabschnitten.
Gebäude, Fassaden und Innenräume effizient erfassen – als belastbare Grundlage für Bestandspläne, Umbau, Sanierung und BIM.
Anlagenbereiche, technische Räume und komplexe Strukturen dokumentieren – ohne lange Stillstands- oder Messzeiten.
Zusammenhängende Flächen, Verkehrswege und Infrastrukturbereiche mobil aufnehmen und räumlich einordnen.
Der Lixel L3 ist für Vermessung, Bau und BIM, Infrastruktur, Facility Management, Industrie, Bergbau, Forst, Kultur und virtuelle Produktion ausgelegt.
04 / WORKFLOW
Erfassen, kontrollieren, weiterverarbeiten: Diese Schritte strukturieren den Weg vom Bestand zu nutzbaren 3D-Daten. Welcher Arbeitsablauf mit dem Lixel L3 zu Ihrem Projekt passt, besprechen wir persönlich mit Ihnen.

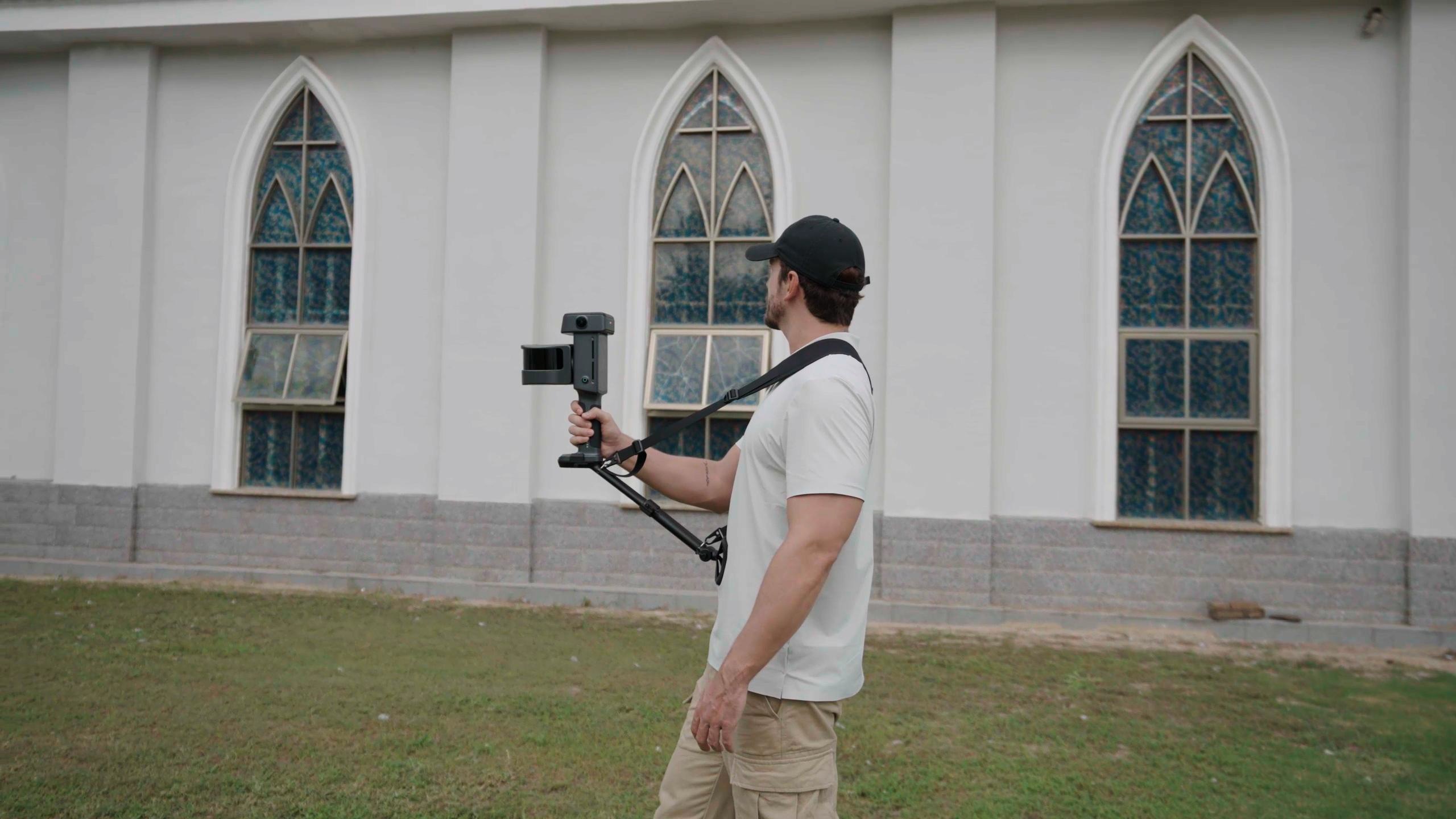

Den vorgesehenen Bereich systematisch begehen und die räumliche Erfassung direkt starten.
Punktwolke, Trajektorie und Erfassungsabdeckung auf dem integrierten Display direkt während der Aufnahme prüfen.
Punktwolken, Meshes und 3DGS-Szenen für Vermessung, CAD, BIM, Dokumentation und Visualisierung nutzen.
05 / INTEGRIERTES DISPLAY

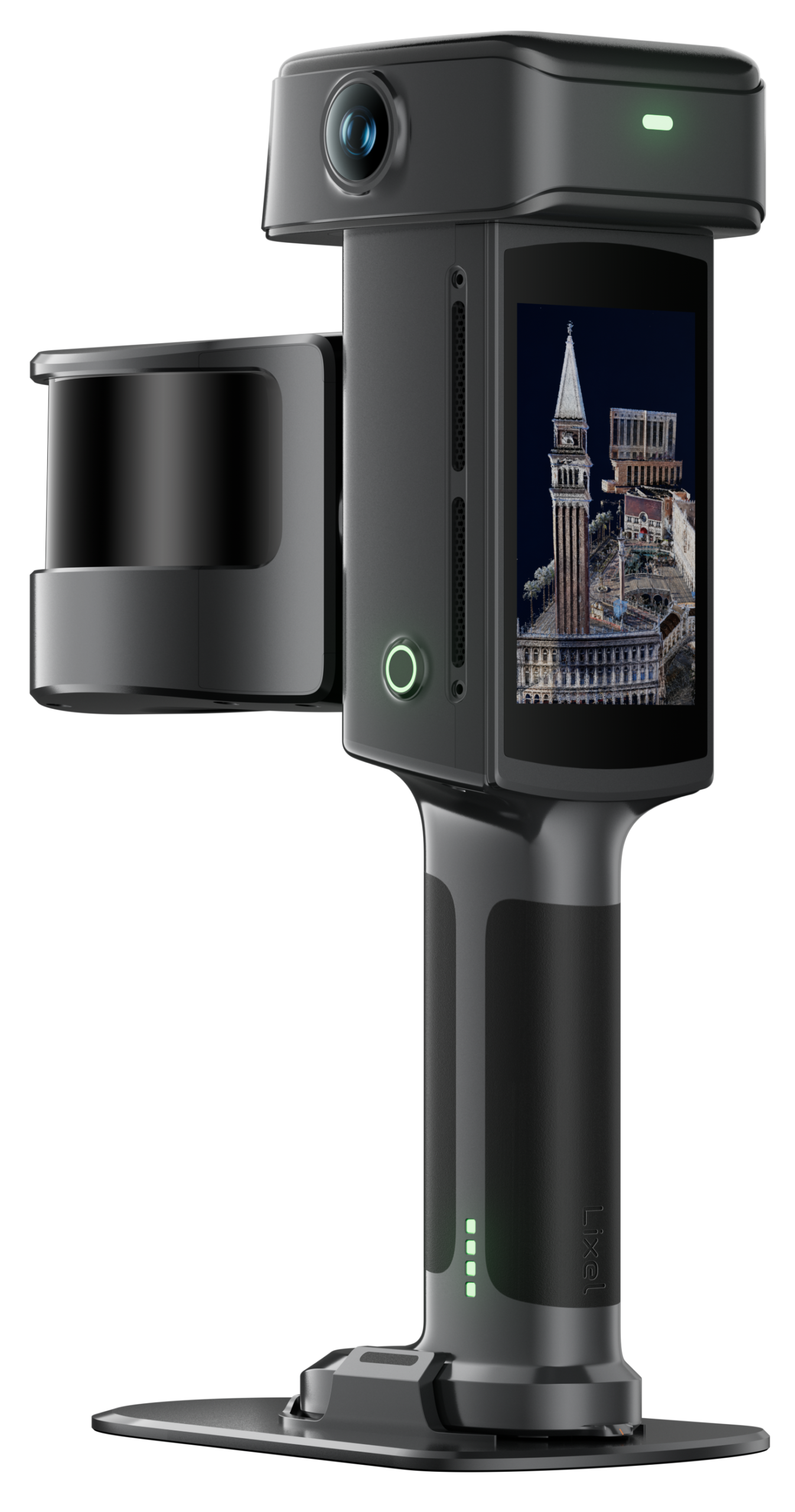

Das integrierte 4,3-Zoll-Display mit hoher Helligkeit zeigt Punktwolke, Trajektorie und Erfassungsabdeckung direkt am Lixel L3. So lassen sich Lücken erkennen und die Vollständigkeit der Aufnahme prüfen, bevor Sie den Einsatzort verlassen.
06 / SYSTEM

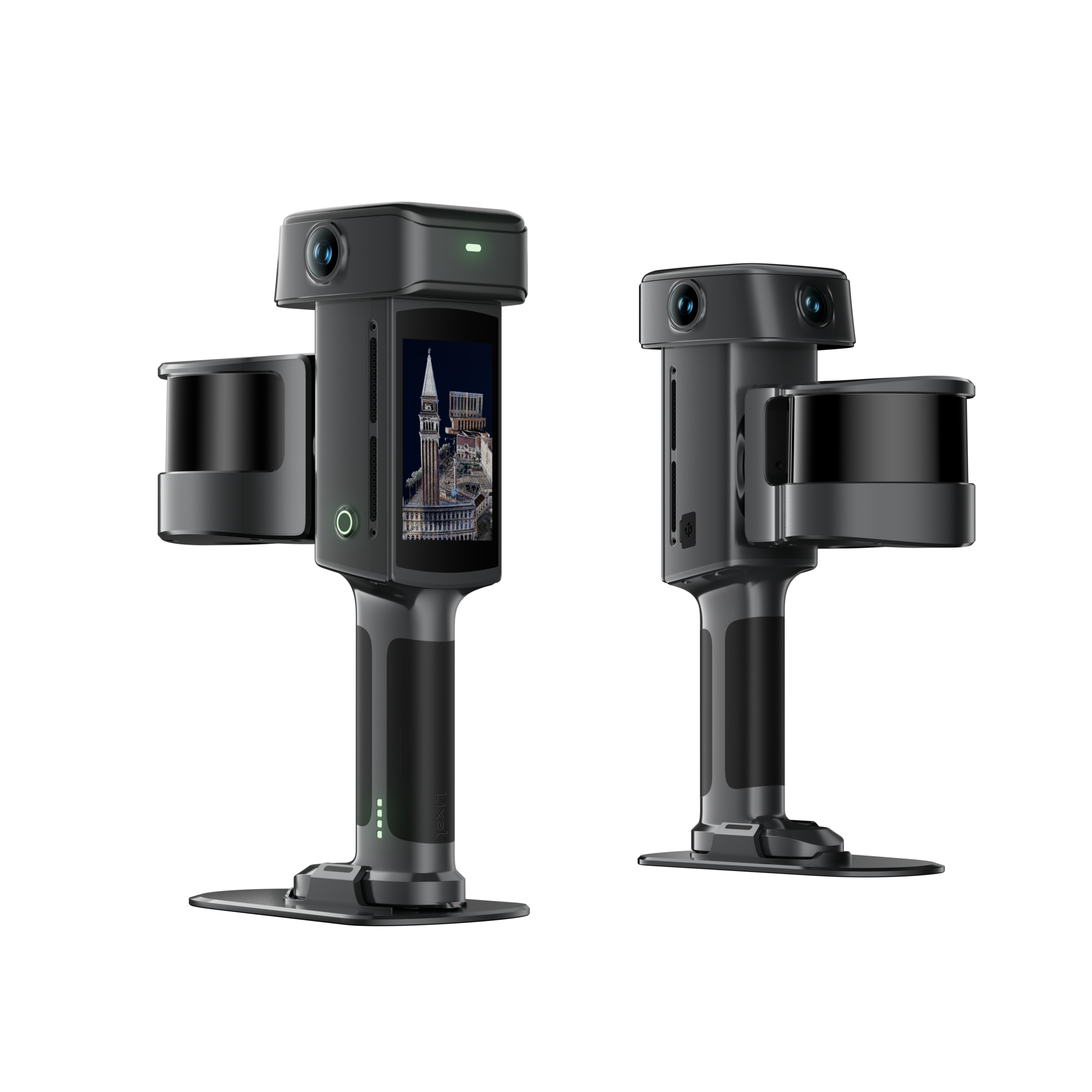

Präzise Sensorik, integriertes RTK und ein ergonomisches Tragesystem verbinden sich zu einem mobilen Erfassungssystem für längere Einsätze und anspruchsvolle Projektumgebungen.
Für räumlich referenzierte Erfassungen ohne separates Anbaumodul.
Punktwolke, Trajektorie und Abdeckung direkt auf dem integrierten Display prüfen.
Schultergurt, Torso-Stütze und Teleskoparm unterstützen längere Erfassungseinsätze.
07 / TECHNISCHE DATEN
Die wichtigsten technischen Daten des XGRIDS Lixel L3 im Überblick. Die konkrete angebotene Konfiguration ist im Shop angegeben.
Modell
XGRIDS Lixel L3
Ausführung
16 Kanäle / 120 m oder 32 Kanäle / 120 m
Relative Genauigkeit
5 mm, nachbearbeitet
Absolute Genauigkeit
2 cm
Absolute Genauigkeit in Echtzeit
2,5 cm
Punktwolkendicke
5 mm
RTK
integriert
Nivellierungsgenauigkeit mit RTK-Fusion
0,005°
Kameraarray
3 × 50 MP
Sensorgröße
1/1,3 Zoll
Bildausgabe
4.096 × 3.072 px
HDR
4K HDR unterstützt
Display
4,3 Zoll, 1.000 Nits
Gewicht
2,5 kg inklusive Akku
Ergebnisse
True-Color-Punktwolke, Mesh, LCC-3DGS-Szene
AUGEL SERVICES GMBH · XGRIDS GOLD-PARTNER
Der XGRIDS Lixel L3 verbindet mobile Reality Capture mit der Genauigkeit und Datenqualität professioneller Workflows. Bestellen Sie die 32-Kanal-Version direkt im 3D-Vermessung-Shop oder sprechen Sie mit unserem Team über die passende Anwendung und Konfiguration.
